Protege tu inversión, y no seas victima de que una falla en el carro del cliente, pueda quemar tu scanner o interfase
También te sirve para hacer pruebas y conexiones en los pines CAN-BUS (Conexión de Osciloscopio)
Potente caja de conexiones OBD2: Esta es una herramienta de diagnóstico automotriz para el conector de enlace de diagnóstico OBDII que ofrece fácil acceso al conector OBDII para monitorear señales de protocolo, energía y tierra de manera conveniente y segura después de conectar el sistema OBDII del automóvil. El detector de protocolo OBDII también se puede conectar a un multímetro u osciloscopio para realizar pruebas adicionales una vez que se detecten señales no confirmadas. La caja de conexiones OBDII es perfecta para diagnosticar y modificar sus automóviles o camiones.
Comunicación OBD2/Señal, Fuente de alimentación y Detección de conexión a tierra: A través de luces LED de diferentes colores en la caja de conexiones, puede juzgar rápidamente si la comunicación, la fuente de alimentación y la conexión a tierra de la interfaz OBDII en el vehículo son normales. Las luces LED amarillas encendidas indican que el escáner OBD2 se está comunicando con el vehículo y los pines 2/6/7/10/14/15 correspondientes tienen formas de onda de señal. Cuando la carrocería del vehículo está correctamente conectada a tierra, el LED verde de los pines 4 y 5 está encendido. Cuando el suministro de energía es normal, el LED rojo del pin 16 está encendido.
Detector de protocolo OBD2 de detección de línea de protocolo CAN Bus/K-line/L-line/PWM: La caja de conexiones OBD2 no solo puede detectar la señal del automóvil, sino que también puede detectar algunas señales diésel como K-line, L-line, CAN bus y Línea de protocolo PWM. Es más fácil medir las señales del bus CAN colocando una caja de conexiones entre la caja de conexiones y el vehículo.

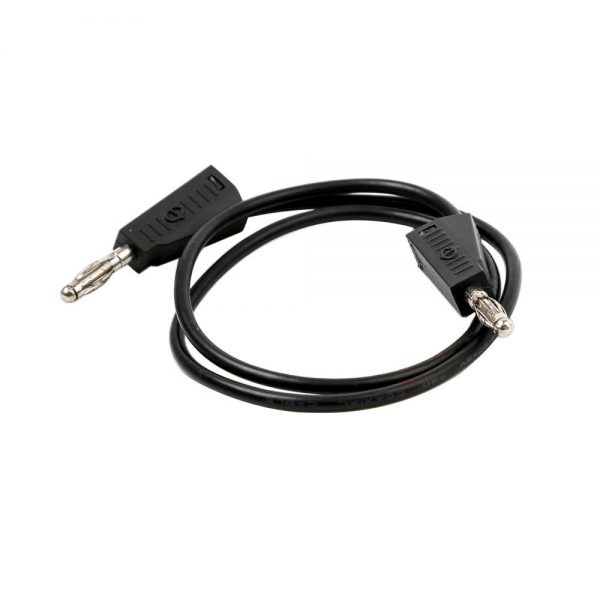

Detección de escáner OBD2 y caja de conexiones OBD2 con conector banana de 4 mm: Cuando conecta el escáner OBD2, si la información en la pantalla del escáner OBD2 es consistente con la luz de la caja de conexiones, significa que el escáner OBD2 no está defectuoso. El conector de entrada incorporado del detector de protocolo OBDII se puede conectar a cualquier tipo de conector banana de 4 mm. Puede conectar un multímetro o un osciloscopio al conector banana para detectar la información detallada de la señal del puerto iluminado correspondiente.
Diseño OBDII de 16 pines y cable de extensión de 35 pulgadas de Breakout Box Automotive: El diseño del conector de entrada del detector de protocolo OBD2 simula completamente el diseño de 16 pines de la interfaz OBDII, lo que permite realizar más pruebas de forma rápida e intuitiva. Cuando el escáner OBD2 se comunica con los vehículos, los 16 pines de la caja de conexiones OBDII se pueden conectar fácilmente. No es necesario operar directamente los pines de la interfaz OBDII. La caja de conexiones OBD2 tiene un conector hembra y un conector macho con un cable de extensión de 35 pulgadas.
Nota: No conecte los pines sin comprender los circuitos. No utilice la herramienta para encender un dispositivo de carga que exceda 1 amperio. No coloque un puente entre el pin de alimentación 16 y los pines de tierra 4, 5. Cuando la caja de conexiones automotriz esté activada, los LED amarillos parpadearán cuando se produzcan cambios en la línea de datos correspondiente. Los LED parpadeantes le permitirán determinar la actividad en esa línea. Los LED verde y rojo correspondientes a los pines 4, 5 y 16 del conector OBDII están siempre activos.
